Зональный клапанный шкаф
Бренд - Silbermann, LLC

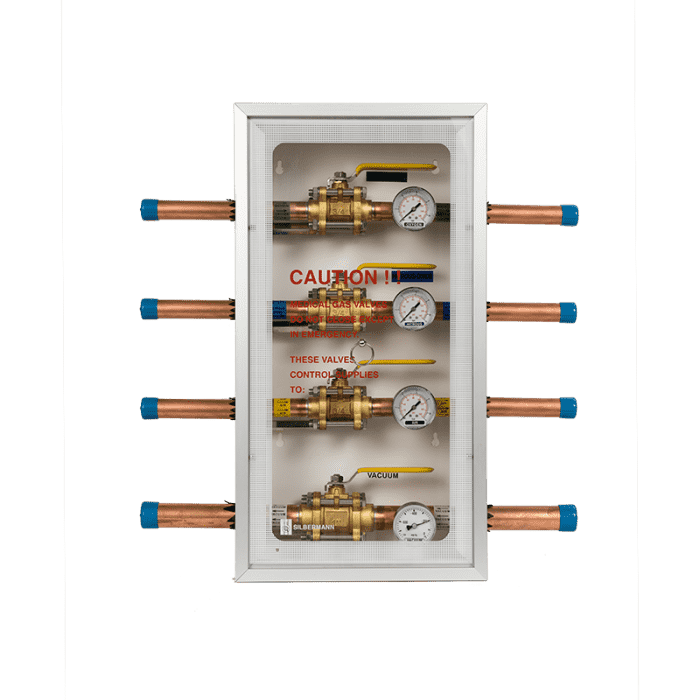

Зональный блок запорных кранов Silbermann способствует безопасности пациентов, обеспечивая управление подачей медицинских газов в определённые зоны, включая операционные, отделения интенсивной терапии и палаты. Его запорные краны позволяют персоналу изолировать отдельные зоны при утечке, аварийной ситуации или плановом техническом обслуживании без прекращения подачи медицинских газов в другие зоны учреждения.
Зональный блок запорных кранов предназначен для следующих газов и сред:
● кислород;
● медицинский воздух;
● закись азота;
● вакуум.
Каждая линия имеет собственный запорный кран, что позволяет персоналу перекрывать одну линию медицинского газа, не прерывая работу остальных. Предусмотрены этикетки с цветовой кодировкой.
Доступен со съёмным окном, которое извлекается наружу, или с алюминиевой дверцей.
Зональный блок запорных кранов должен относиться к серии Silbermann.
Каждый зональный блок запорных кранов для встраиваемого или накладного монтажа должен состоять из стального корпуса, изготовленного из стального листа толщиной 1,5 мм, с эмалевым покрытием термического отверждения цвета RAL 9016, в котором можно разместить один или несколько запорных шаровых кранов с удлинительными патрубками.
Краны должны быть трёхсоставными, из кованой латуни, с четырёхболтовой конструкцией и корпусом из бронзы или латуни; шток, шар, болты и гайки должны быть изготовлены из нержавеющей стали. Краны должны быть полнопроходными шаровыми, с разъёмными соединениями и двойным уплотнением, с сёдлами из тефлона (RPTFE) и уплотнениями из Viton, с номинальным давлением 4080 кПа (600 psi), или 40,8 бар.
Краны должны управляться рычажной рукояткой, для перехода из полностью открытого положения в полностью закрытое достаточно лишь четверти оборота. Все краны должны быть оснащены промытыми и обезжиренными медными удлинительными патрубками типа «K», достаточной длины, чтобы выступать за боковые стенки корпуса.
Все удлинительные патрубки должны поставляться с соответствующими заглушками или колпачками для предотвращения загрязнения узла до установки.
Каждый кран должен поставляться с этикеткой для идентификации медицинского газа.
Краны должны быть доступны с манометрами давления в линии или без них, в зависимости от потребности. Диаметр манометров должен составлять 50 мм.
Диапазон показаний всех манометров должен составлять 0–1100 кПа (0–11 бар), за исключением азота, для которого он должен составлять 0–2500 кПа (0–25 бар), и вакуума, для которого он должен составлять 0–100 кПа (0–760 мм рт. ст.).
Предусмотрено два варианта передней части:
Алюминиевая дверца;
Съёмное окно, которое извлекается наружу.
Стандарты систем медицинских газов: NFPA99; EN ISO 7396-1; G-01.
Система менеджмента качества Silbermann: EN ISO 13485-2016; ISO 9001-2015, Маркировка CE.
