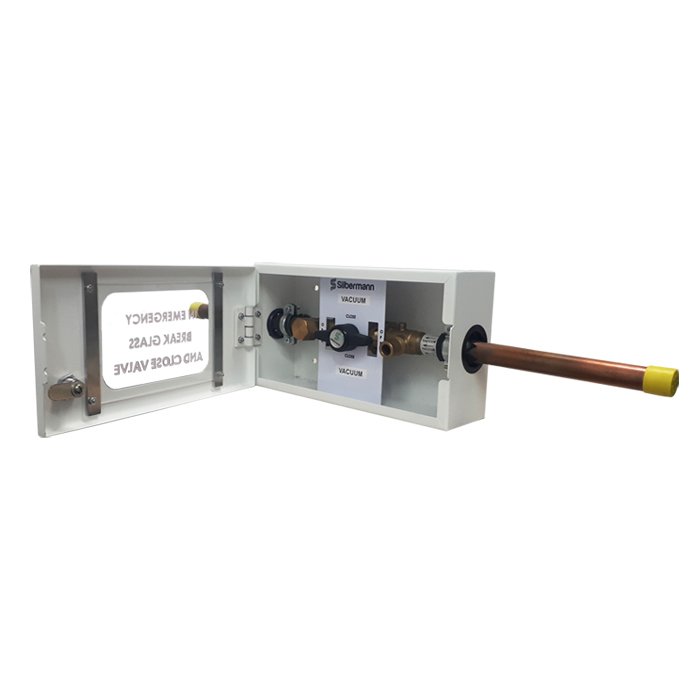

Шкаф с отсечным краном
Бренд - Silbermann, LLC
Клапан отключения зоны для одного участка (Single Area Valve Service Unit, AVSU) обеспечивает локальное отключение отдельного участка системы трубопроводов медицинских газов.
Устройство может устанавливаться как скрытым, так и накладным способом и обеспечивает легкий доступ для быстрого и надежного перекрытия подачи газа в случае аварии или при проведении планового технического обслуживания.
Клапан оснащён несменными соединениями под определённый газ NIST, расположенными до и после клапана, которые используются для испытаний давлением или организации байпасного подключения.
Клапаны AVSU выпускаются для трубопроводов диаметром от 22 мм до 42 мм.
Изготавливаются в полном соответствии с требованиями стандартов NFPA 99, EN ISO 7396-1 и HTM 02-01.
Компактный корпус — позволяет устанавливать устройство в ограниченном пространстве, а также монтировать несколько блоков AVSU один над другим благодаря компактным габаритам.
Большое прозрачное смотровое окно обеспечивает четкое отображение типа медицинского газа и положения клапана.
Удобство технического обслуживания и ввода в эксплуатацию — оснащен двумя газоспецифическими несменными разъемами NIST, используемыми при вводе в эксплуатацию и испытаниях давлением медицинских газов.
Встроенные манометр и электронные датчики давления.
Монтаж: возможна скрытая или накладная установка. Удлинители трубопроводов (stub extensions) позволяют выполнять монтаж без необходимости нарушения существующей трубопроводной системы.
Система менеджмента качества Silbermann: EN ISO 13485:2016; ISO 9001:2015.
Стандарты систем медицинского газоснабжения: EN ISO 7396-1; HTM 02-01.
Клапан AVSU должен быть производства Silbermann.
Материалы:
корпус — оцинкованная сталь с порошковым покрытием;
клапан — латунь.
На смотровом окне должна быть нанесена надпись:
«В СЛУЧАЕ АВАРИИ РАЗБЕЙТЕ СТЕКЛО И ЗАКРОЙТЕ КЛАПАН».
Медные патрубки должны быть полностью обезжирены для использования с кислородом.
Все удлинители трубопроводов должны поставляться с защитными заглушками или колпачками для предотвращения загрязнения узла до момента установки.
Клапаны должны быть доступны в исполнении со сменными шаровыми кранами, устройством физического разъединения и корпусом NIST.
Каждый клапан должен поставляться с маркировкой, указывающей тип медицинского газа.
